防爆標志，是進入防爆行業要學習的基礎知識，本章對其進行介紹，希望能幫助到大家更快更容易的了解2022新版防爆標志的含義。

　　一、典型的防爆標志

　　· I類：Ex db I Mb(煤礦瓦斯環境);

　　· II類：Ex db IIC T6 Gb(除煤礦瓦斯氣體環境之外);

　　· III類：Ex tb IIIC T80 °C Db(除煤礦之外的爆炸性粉塵環境)。

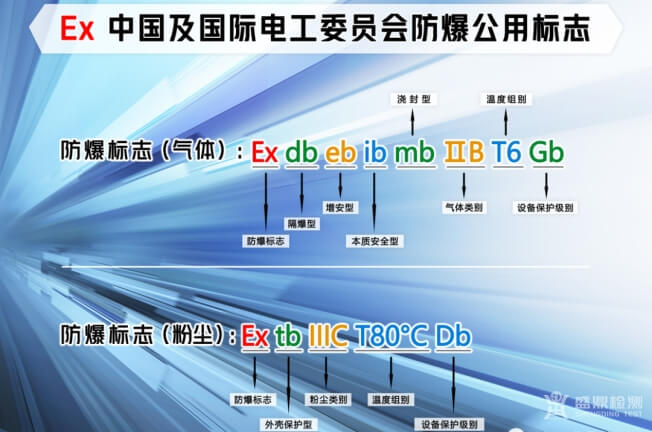

　　二、防爆標志的組成

　　1、防爆類型：

　　如：“db”隔爆型、“eb”增安型、“ib”本安型、“mb”澆封型、“nR”限制呼吸型等。

　　2、設備類別：

　　I類 ：煤礦瓦斯氣體環境;

　　II類 ：除煤礦瓦斯氣體環境之外的其他爆炸性氣體環境;

　　——ⅡA類:代表性氣體丙烷;

　　——ⅡB類:代表性氣體乙烯;

　　——ⅡC類:代表性氣體氫氣和乙炔。

　　使用嚴酷條件：IIC>IIB>IIA。

　　III類：除煤礦之外的爆炸性粉塵環境

　　——ⅢA類:可燃性飛絮;

　　——ⅢB類:非導電性粉塵;

　　——ⅢC類:導電性粉塵。

　　使用嚴酷條件：IIIC>IIIB>IIIA。

　　3、溫度組別

　　Ⅰ類電氣設備：表面溫度不應超過:150℃,當電氣設備表面可能堆積煤塵時;450℃,當電氣設備表面不會堆積煤塵時(例如防塵外殼內部)。

　　II類電氣設備：T1-T6。

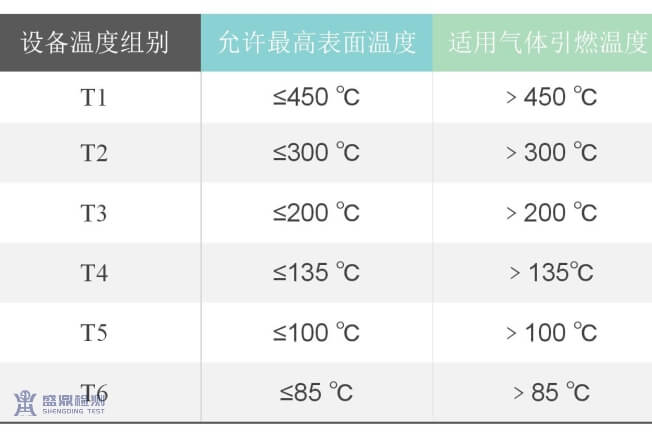

　?、蝾愲姎庠O(shè)備的表面溫度分組

　　Ⅲ類電氣設備：

　　A、EPL Da級：在少200mm 的粉塵層包圍設備所有面的情況下測定。

　　注: 超過200mm 粉塵層厚度不會產生需要考慮的更高溫升。

　　B、EPL Db級(三種配置之一測定)：

　　無粉塵層：不應超過規定的表面溫度。

　　規定粉塵層：對規定的包圍設備所有面的粉塵層厚度測定表面溫度(表面溫度標志前綴T規定粉塵層厚度 )。規定粉塵層厚度不應超過200mm。

　　注: 超過200mm 粉塵層厚度不會產生需要考慮的更高溫升。

　　具有規定設備方向的粉塵層：若說明書中給出一個或多個特定方向,在能堆集粉塵的面上覆蓋粉塵層的條件下試驗(對每個方向,表面溫度標志前綴 TL),且合格證編號應按29.5d)增加后綴“X”以指明這一特殊使用條件。

　　注: 粉塵層堆積可能達到50mm 的設備的附加使用信息在 GB/T3836.15中給出。

　　C、EPL Dc級：無粉塵層的表面溫度不應超過規定的表面溫度。

　　4、設備保護級別：

　　· 煤礦瓦斯：Ma級，Mb級;

　　· 爆炸性氣體用環境設備：Ga、Gb、Gc;

　　· 爆炸性粉塵用環境設備：Da、Db、Dc。

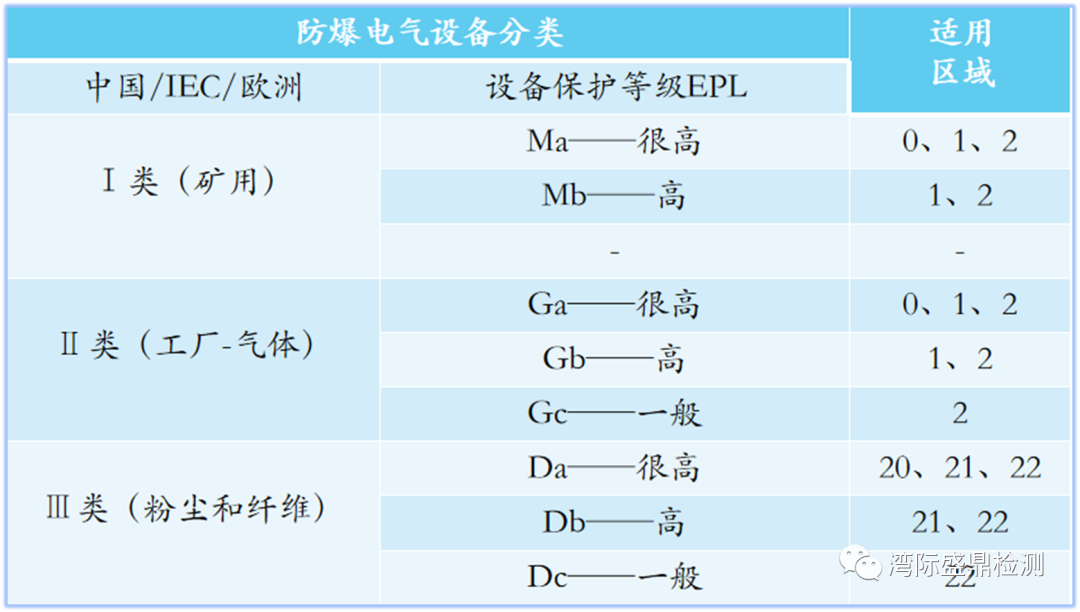

　　防爆電氣設備保護級別分類

　　三、不同防爆類型對應的區域

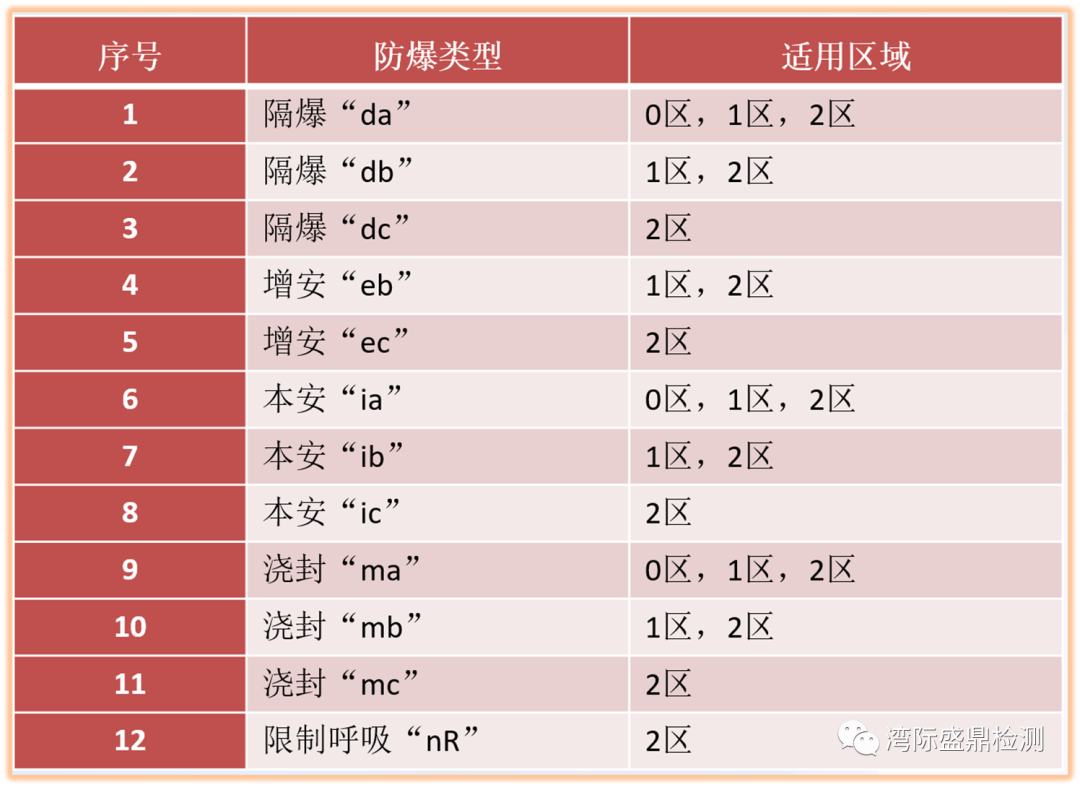

　　1、氣體防爆類型：

　　氣體防爆類型對應區域表

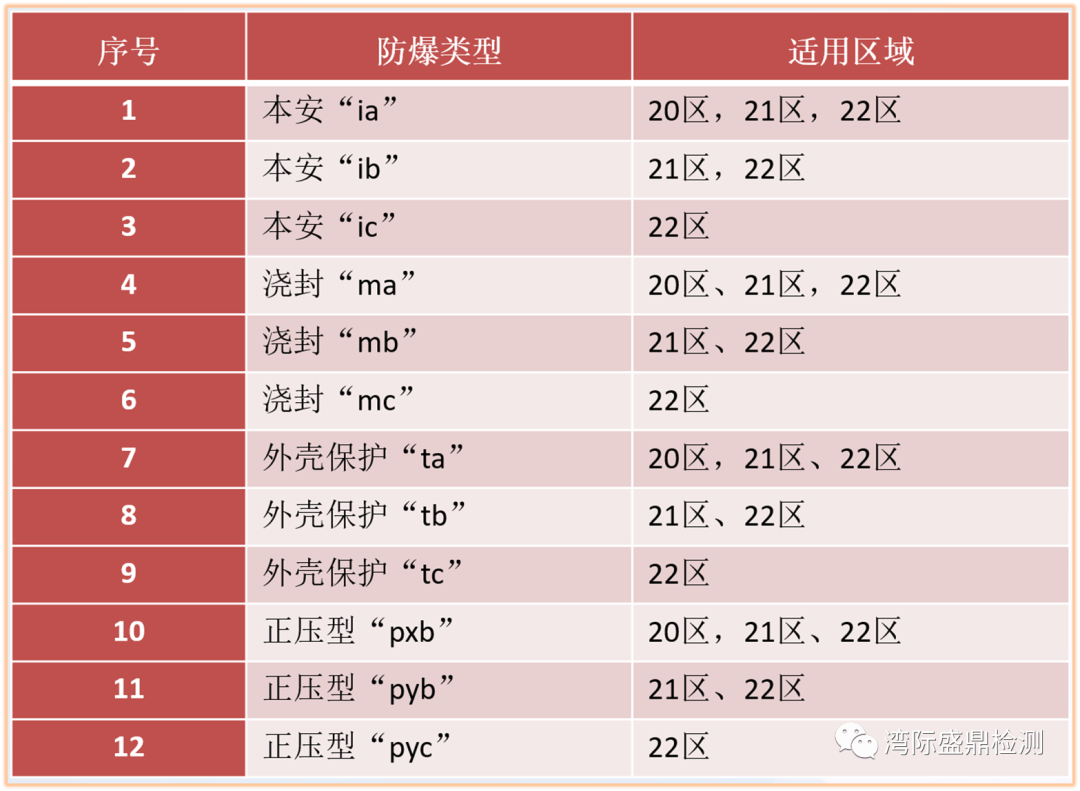

　　2、粉塵防爆類型：

　　粉塵防爆類型對應區域表

　　以上，簡單介紹了關于防爆標志的內容，希望能幫助到大家。
